步进驱动器接线办法及注意事项

来源：本站　作者：匿名　发布：2018/10/24　修改：2018/10/24
隶属：新闻资讯　点击：995

前面咱们讲到什么是步进驱动器，并介绍了步进驱动器的一些常见的毛病剖析和排查技术，接下来咱们总结几种步进电机驱动器接线办法，详细分有三种方法介绍如下，当将步进电机接到驱动器时，请先承认电机电源已封闭。在驱动器通电期间，不能断开电机。申力电机小编在此强烈建议不要将电机引线接到地上或电源上。

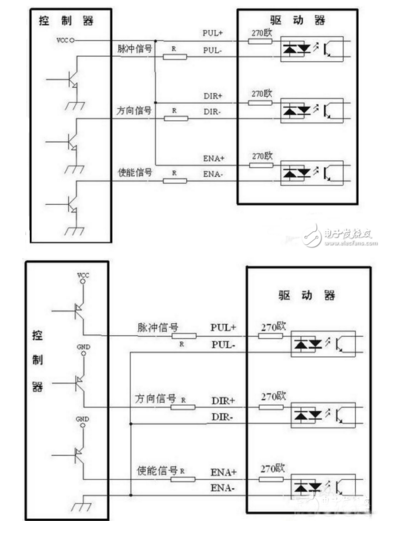

步进电机驱动器接线办法：

1、共阳极接法

2、共阴极接法

3、和差分方法接法

注意事项：1、驱动器应装置在通风状况良好的环境中，机柜内一起运用多个驱动器时要确保相互之间的距离不小于30mm，必要状况下需装置散热电扇；2、上电前有必要承认电源正、负极接线正确，防止接反损坏驱动器；3、需先用万用表测定电机的各相及中心抽头，衔接无误再通电。Y系列三相异步电动机，Y2系列三相异步电动机，YT系列风机专用电动机，YD系列变极多速三相异步电动机，YD、YDT系列三相多速电动机，Y YD系列隔爆型三相异步电动机，冷却塔专用防水防潮电动机
四线电机只能用一种方法衔接；六线电机可以用两种方法衔接：串联、中心抽头。在串联形式下，电机在低速下工作具有更大的转矩，可是不能像接在中心抽头那样快速的工作。串联工作时，电机需要以低于中心抽头方法电流的30%工作以防止过热；八线电机可以用两种方法衔接：串联，并联。串联方法在低速时具有更大的转矩，而在高速时转矩较小。串联工作时，电机需要以并联方法电流的50%工作以防止过热。

一般步进电机都可以完成开环操控，即经过驱动器信号输入端输入的脉冲数量和频率完成步进电机的角度和速度操控，无需反应信号。可是步进电机不适合运用在长期同方向工作的状况，简单烧坏产品，即运用时一般都是短距离频频动作较佳。

步进电机和驱动器构成步进电机驱动体系。步进电机驱动体系的功能，不但取决于步进电机本身的功能，也取决于步进电机驱动器的好坏。所以在运用接线上要注意以上事项，以免损坏！
